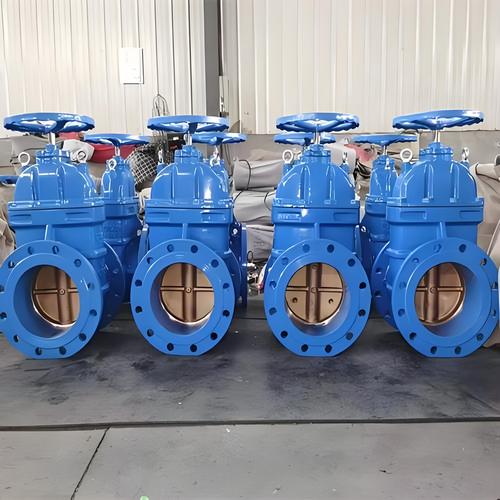

16C DN80阀门工作原理及技术规格书

一、产品概述
16C DN80阀门是上海湖泉阀门集团有限公司生产的一款高性能工业阀门，公称压力为1.6MPa（16公斤），公称通径为DN80。该阀门广泛应用于石油、化工、电力、冶金、水处理等行业的流体控制系统中，用于切断、调节或节流管道中的介质。

二、工作原理
16C DN80阀门根据具体类型（如闸阀、截止阀、球阀、蝶阀等）具有不同的工作原理。以下以常见的闸阀和截止阀为例说明：

1. 闸阀工作原理：
闸阀的启闭件是闸板，闸板的运动方向与流体方向垂直。通过旋转手轮或执行机构，带动阀杆螺母，使阀杆做直线运动，从而提升或下降闸板。当闸板下降时，密封面与阀座紧密贴合，切断流体通道；当闸板提升时，通道打开，流体通过。闸阀通常用于全开或全关操作，不适合调节流量。

2. 截止阀工作原理：
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面。阀瓣沿阀座中心线作直线运动。通过旋转手轮，阀杆带动阀瓣上升或下降，从而改变阀瓣与阀座之间的间隙，实现流体的切断或调节。截止阀适用于需要调节流量的场合，但流阻较大。

3. 球阀工作原理：
球阀的启闭件是一个带孔的球体，通过旋转90度来开启或关闭。当球孔与管道轴线对齐时，流体通过；当球孔与管道轴线垂直时，流体被切断。球阀操作简便，密封性好，适用于快速切断。

4. 蝶阀工作原理：
蝶阀的启闭件是一个圆盘形的蝶板，围绕阀轴旋转。当蝶板旋转到与管道轴线垂直时，阀门关闭；当蝶板旋转到与管道轴线平行时，阀门开启。蝶阀结构紧凑，适用于大口径和低压差场合。

实际工作原理取决于用户选购的具体阀门类型。上海湖泉阀门集团有限公司可提供多种类型的16C DN80阀门，如闸阀（Z41H-16C）、截止阀（J41H-16C）、球阀（Q41F-16C）、蝶阀（D71X-16C）等，均符合相关国家标准。

三、技术规格

1. 基本参数

• 产品型号：根据阀门类型而定，如Z41H-16C、J41H-16C、Q41F-16C、D71X-16C等
• 公称压力：PN16（1.6MPa）
• 公称通径：DN80
• 连接方式：法兰连接（标准：GB/T 9113、JB/T 79等）
• 阀体材质：碳钢（WCB）、不锈钢（304、316）等可选
• 阀芯材质：不锈钢、合金钢等
• 密封材质：丁腈橡胶、氟橡胶、聚四氟乙烯、金属硬密封等
• 适用介质：水、蒸汽、油品、气体、腐蚀性液体等（根据材质选择）
• 适用温度：-29℃～425℃（根据材质和密封材料不同）
• 压力试验：壳体强度试验压力2.4MPa，密封试验压力1.76MPa
• 设计标准：GB/T 12234、GB/T 12235、GB/T 12237等
• 法兰标准：GB/T 9113、JB/T 79、HG/T 20592等
• 检验标准：GB/T 13927

1. 外形尺寸（以法兰连接闸阀为例）

• 结构长度：根据标准不同，如GB/T 12221，DN80的结构长度通常为280mm（系列1）或310mm（系列2）
• 法兰直径：D=200mm，D1=160mm，D2=138mm（PN16法兰）
• 法兰螺栓孔：8-Φ18mm（或根据标准）
• 高度：取决于阀门类型，一般在300mm～600mm之间
• 重量：因材质和类型不同，大致在25kg～60kg之间

1. 性能特点

• 结构紧凑，设计合理，操作灵活
• 密封可靠，使用寿命长
• 流体阻力小，流通能力强
• 适用于多种介质和温度范围
• 可根据用户需求配置气动、电动、液动等执行机构

四、安装与维护

1. 安装前应检查阀门铭牌，确认参数符合管路要求
2. 安装时注意流体方向，按阀体上的箭头指示方向安装
3. 法兰连接时，应均匀对称拧紧螺栓，避免密封面变形
4. 定期进行开关操作，防止阀杆锈死，密封面粘着
5. 长期存放的阀门应存放在干燥通风处，定期保养

五、注意事项

1. 严禁超压使用，工作压力不得超过公称压力
2. 对于高温高压及腐蚀性介质，应选用相应材质的阀门
3. 阀门操作应平稳，避免用力过猛损坏密封面
4. 如发现泄漏，应及时停机维修，更换密封件
5. 阀门维护应由专业人员进行

六、售后服务
上海湖泉阀门集团有限公司提供完善的售后服务，包括产品质保、技术咨询、安装指导、维修保养等。质保期一般为12个月（自交货之日起），具体以合同为准。公司拥有专业的技术团队，可根据用户需求定制特殊阀门，并提供解决方案。

如需详细的技术图纸或选型样本，请联系上海湖泉阀门集团有限公司销售部。
